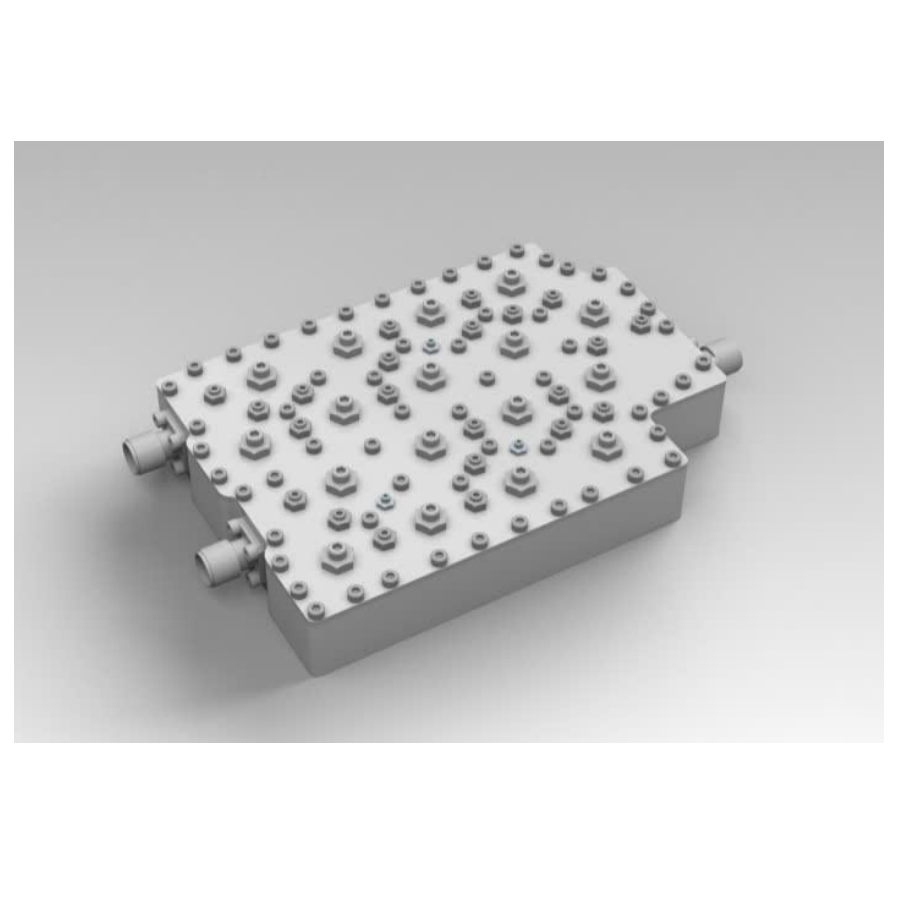

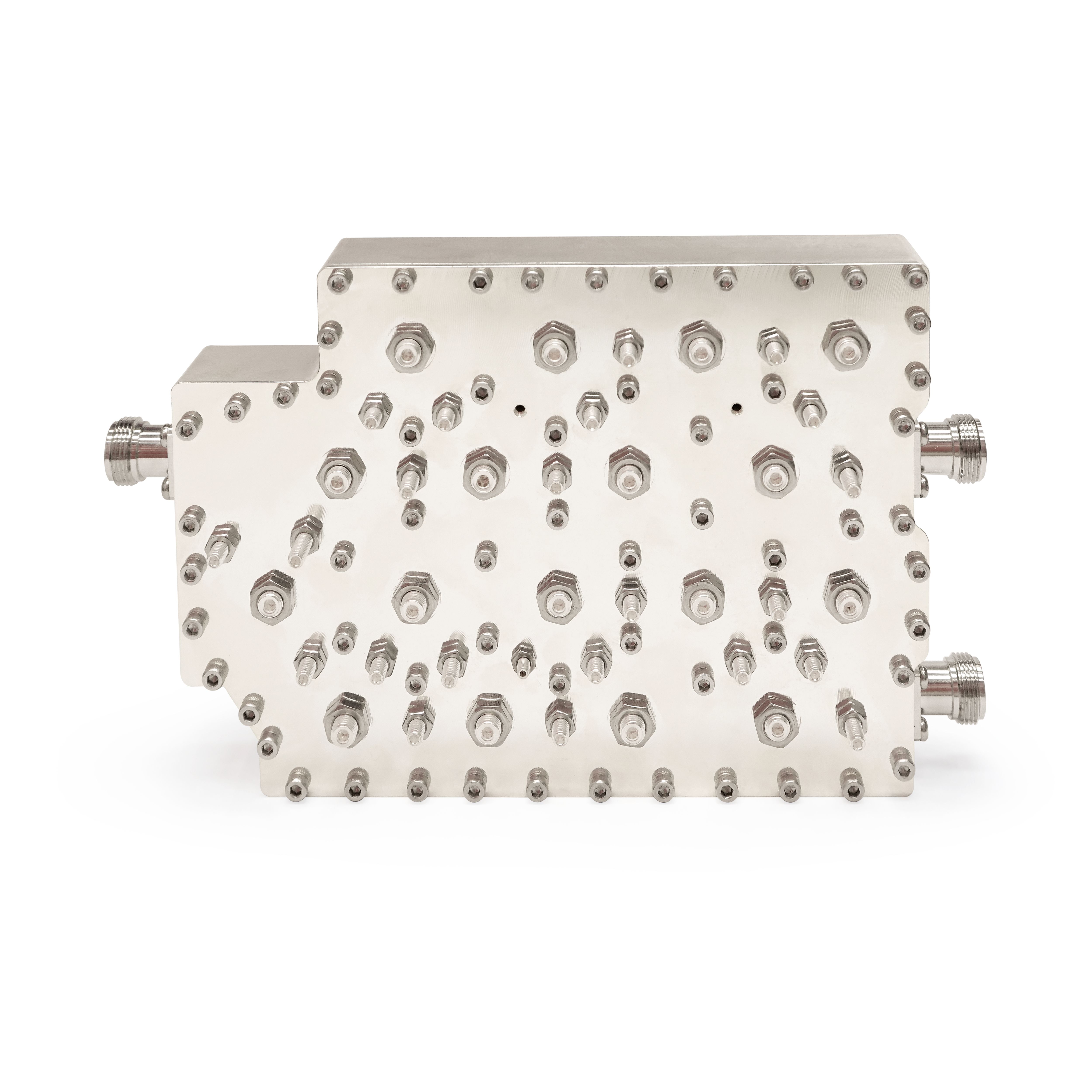

VES-FIL-2200
Features
- Type: DUPLEXER
- Low insertion loss: <1.4 dB full band
- Passband Frequency Range: TX 2000 – 2100 MHz; RX 2200-2300 MHz
- connector: N type
- Material: Aluminum
- Size (mm): 212x126x35
- Weight (g): 800
Description
Electrical Specifications
Description |
Frequency range (MHz) |
Unit |
|
Passband Frequency Range |
2000-2100 |
2200-2300 |
MHz |
Insertion Loss |
1.2 dB |
1.2 dB |
dB |
VSWR |
1.3:1 |
1.3:1 |
:1 |
Rejection from 1800-1900 MHz |
-75 |
-90 |
dB |
Rejection from 1900-1950 MHz |
-65 |
-90 |
dB |
Rejection from 1950-1980 MHz |
-55 |
-90 |
dB |
Rejection from 2200-2300 MHz |
-80 |
-75 |
dB |
Rejection from 2000-2100 MHz |
-90 |
-75 |
dB |
Rejection from 2320-2350 MHz |
-90 |
-55 |
dB |
Rejection from 2350-2400 MHz |
-90 |
-65 |
dB |
Rejection from 2400-4000 MHz |
-90 |
-75 |
dB |
Power handling |
2000 |
W |
|
impedance |
50 |
Ohm |
|
temperature |
-20 to +85 |
℃ |
