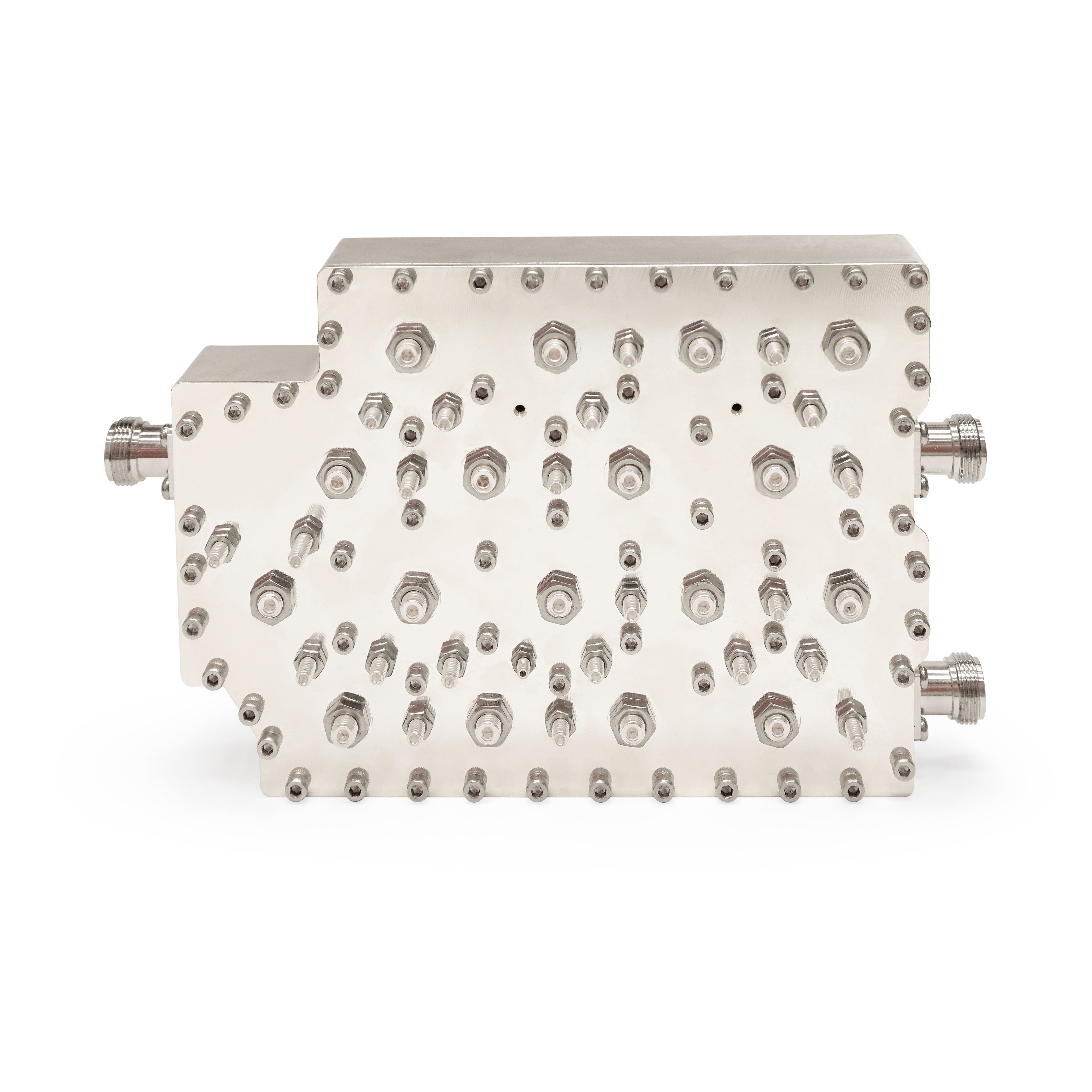

VES-FIL-2200

Pass Band: (cavity filter), TX 2000 – 2100MHz, RX 2200-2300 MHz

Features

- Type: DUPLEXER
- Low insertion loss: <1.4 dB full band
- Passband Frequency Range: TX 2000 – 2100 MHz; RX 2200-2300 MHz
- connector: N type
- Material: Aluminum
- Size (mm): 212x126x35
- Weight (g): 800

Description

Electrical Specifications

Description

Frequency range (MHz)

Unit

Passband Frequency Range

2000-2100

2200-2300

MHz

Insertion Loss

1.2 dB

1.2 dB

dB

VSWR

1.3:1

1.3:1

:1

Rejection from 1800-1900 MHz

-75

-90

dB

Rejection from 1900-1950 MHz

-65

-90

dB

Rejection from 1950-1980 MHz

-55

-90

dB

Rejection from 2200-2300 MHz

-80

-75

dB

Rejection from 2000-2100 MHz

-90

-75

dB

Rejection from 2320-2350 MHz

-90

-55

dB

Rejection from 2350-2400 MHz

-90

-65

dB

Rejection from 2400-4000 MHz

-90

-75

dB

Power handling

2000

W

impedance

50

Ohm

temperature

-20 to +85
